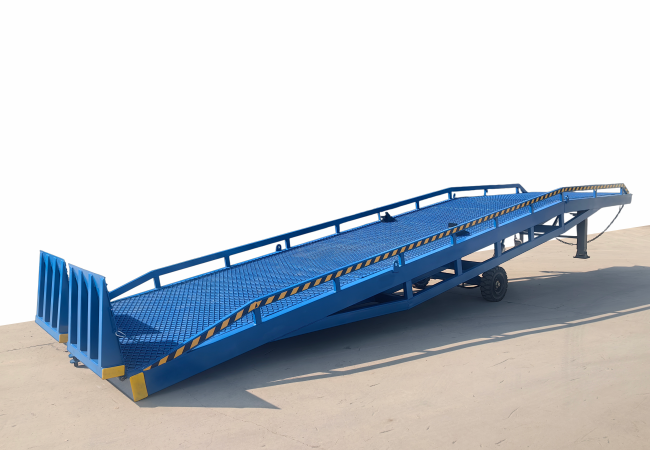

Mobile Rampe 15t
Achtung! Firmenkunden mit USt-IdNr. zahlen nur netto aufgrund der EU-Regeln
Einschließlich:
Angebot ansehen
Technische Daten
Spezifikation
Hauptkonstruktion
Hauptträger - Rechteckrohre 100 x 200 x 6 mm ( 5 Stück )
Hilfskonstruktion
Rechteckrohr 120 x 60 x 5 mm
Geländer
Rechteckrohr 100 x 50 x 4 mm
Plattformboden
Stahlblech 6 mm mit 8 mm Stahlgitter auf der Oberseite (rutschhemmend)
Überfahrplatte
Stahlblech mit 20 mm Stärke
Hydrauliksystem
Hydraulikzylinder Φ80 x Φ 45, Hochdruckschlauch 32 MPa
Bereifung
Vollgummi-Reifen 700-9
Oberflächenbehandlung
Kugelstrahlen und elektrostatische Pulverbeschichtung
Eigengewicht
ca. 3900 kg

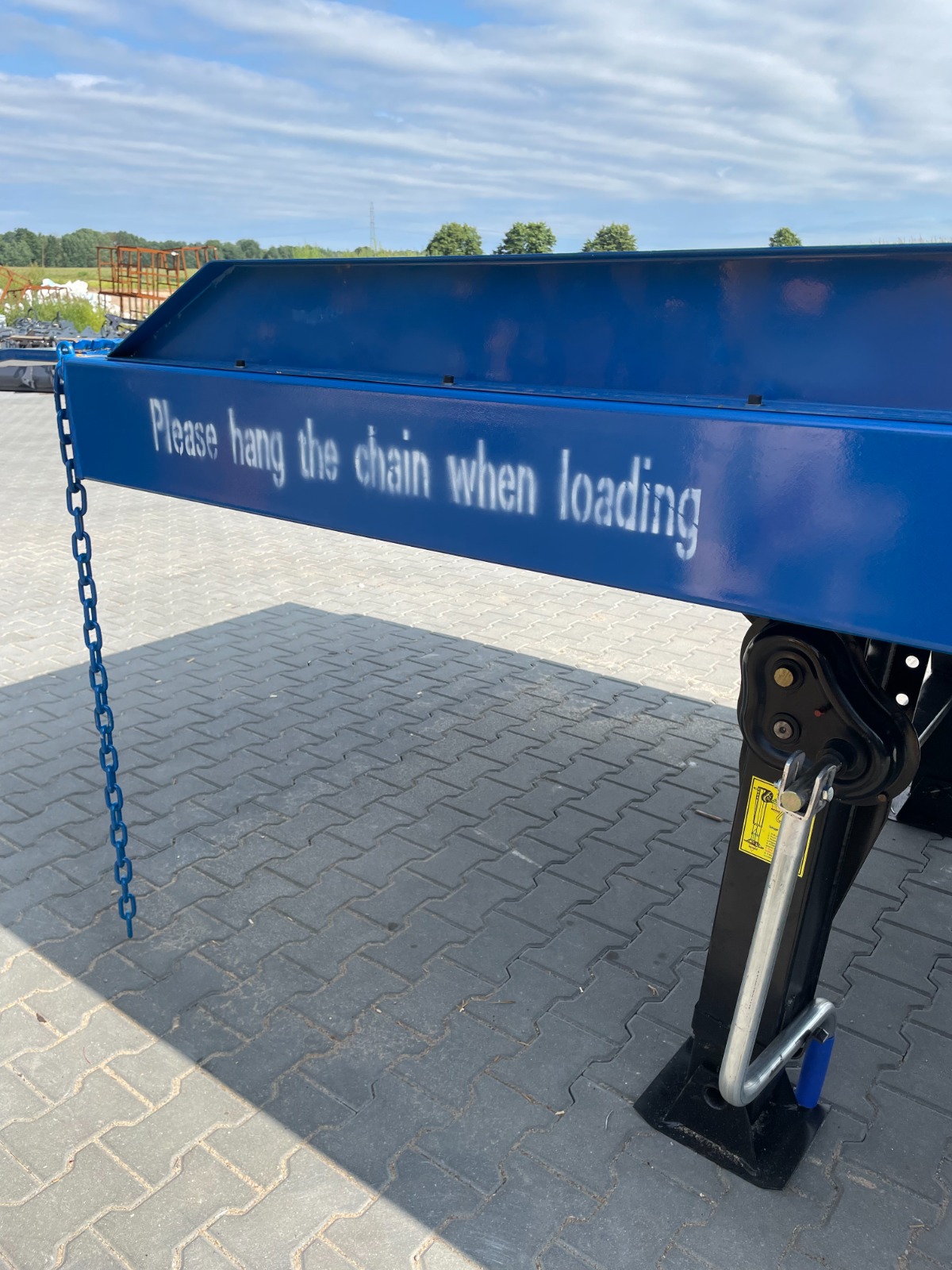

Containerbefestigung
Am Korpus angeschweißte Haken + Stahlketten
Lieferumfang
Deichsel, 2 Unterlegkeile, Handpumpenhebel
Arbeitsbereich
Nennlast
15 Tonnen
Höhenverstellbereich
1100 - 1800 mm
Hubantrieb
Manuelle Hydraulikpumpe
Stützbeine
Synchrone Stützbeine (2 Stk.) mit 400 mm Hub, Hilfsstützbeine (2 Stk.)
Abmessungen
Gesamtabmessungen
11 300 mm (L) x 2100 mm (B) x 1100 mm (H)
Arbeitsbreite des Geräts
2000 mm
Länge der Auffahrrampe (Steigungsbereich)
7150 mm
Länge des waagerechten Bereichs
3000 mm
Länge des hinteren Teils
750 mm (Breite: 900 mm)
Abmessungen Überfahrplatte
2000 mm x 400 mm
Höhe des Schutzgeländers
300 mm

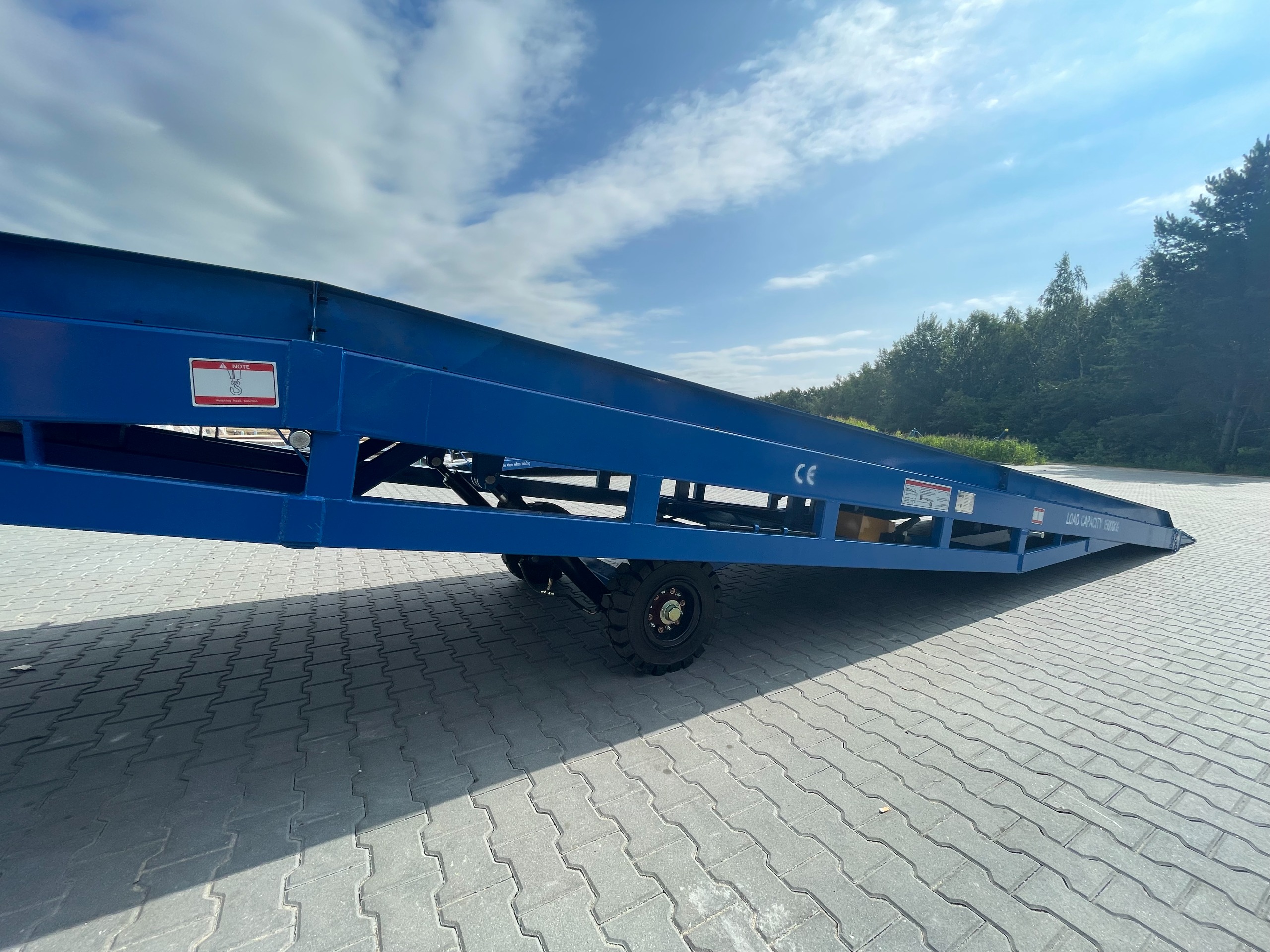

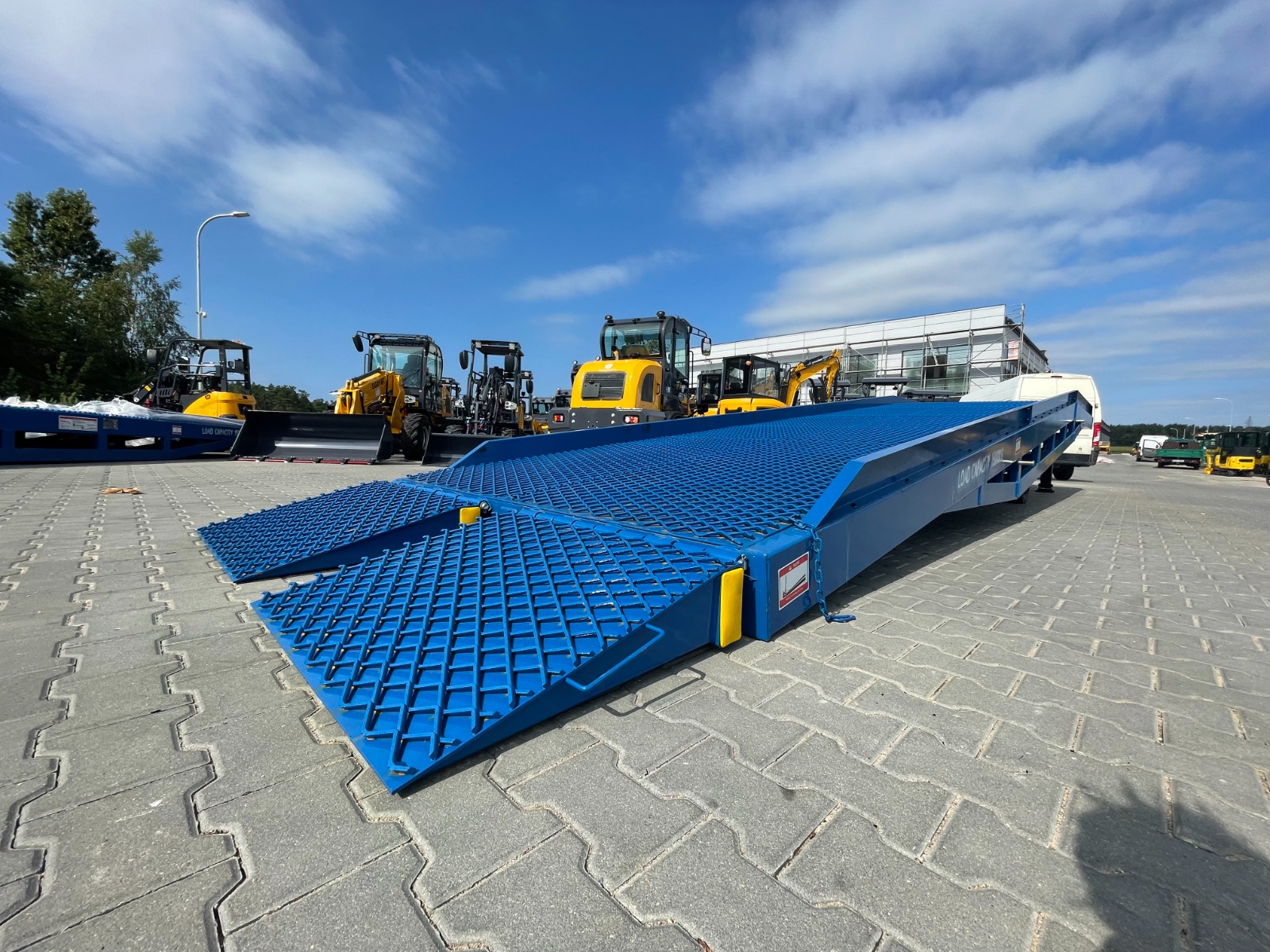

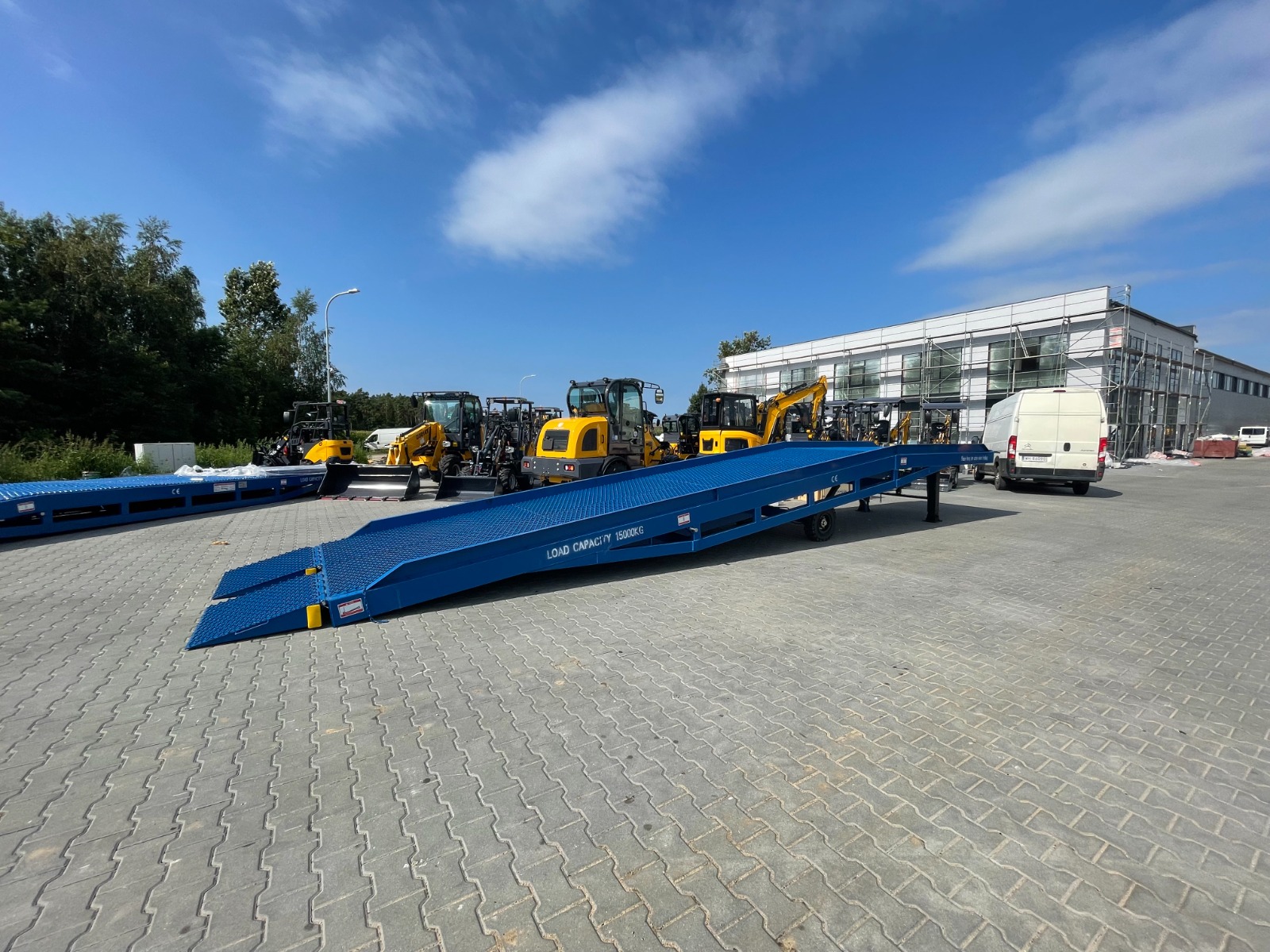

Mobile Verladehrampe 15T
15 Tonnen Tragkraft
Die mobile Verladehrampe mit einer Tragkraft von 15 Tonnen ist ein fortschrittliches Gerät, das für intensive Be- und Entladearbeiten in Lagern, Logistikzentren und auf Umschlagplätzen entwickelt wurde. Sie ermöglicht die schnelle und sichere Einfahrt von Gabelstaplern direkt in Lkw-Auflieger oder Container.
Robuste Konstruktion und Langlebigkeit
Das Grundgerüst der Rampe basiert auf 5 Hauptprofilen (100×200×6 mm) sowie einer verstärkten Hilfskonstruktion. Das gesamte Gerät wurde kugelgestrahlt und elektrostatisch pulverbeschichtet, was eine außergewöhnliche Beständigkeit gegen Korrosion und widrige Witterungsbedingungen gewährleistet. Ein Eigengewicht von ca. 3900 kg unterstreicht die solide Bauweise der gesamten Struktur.
Hohe Sicherheit und rutschfeste Oberfläche

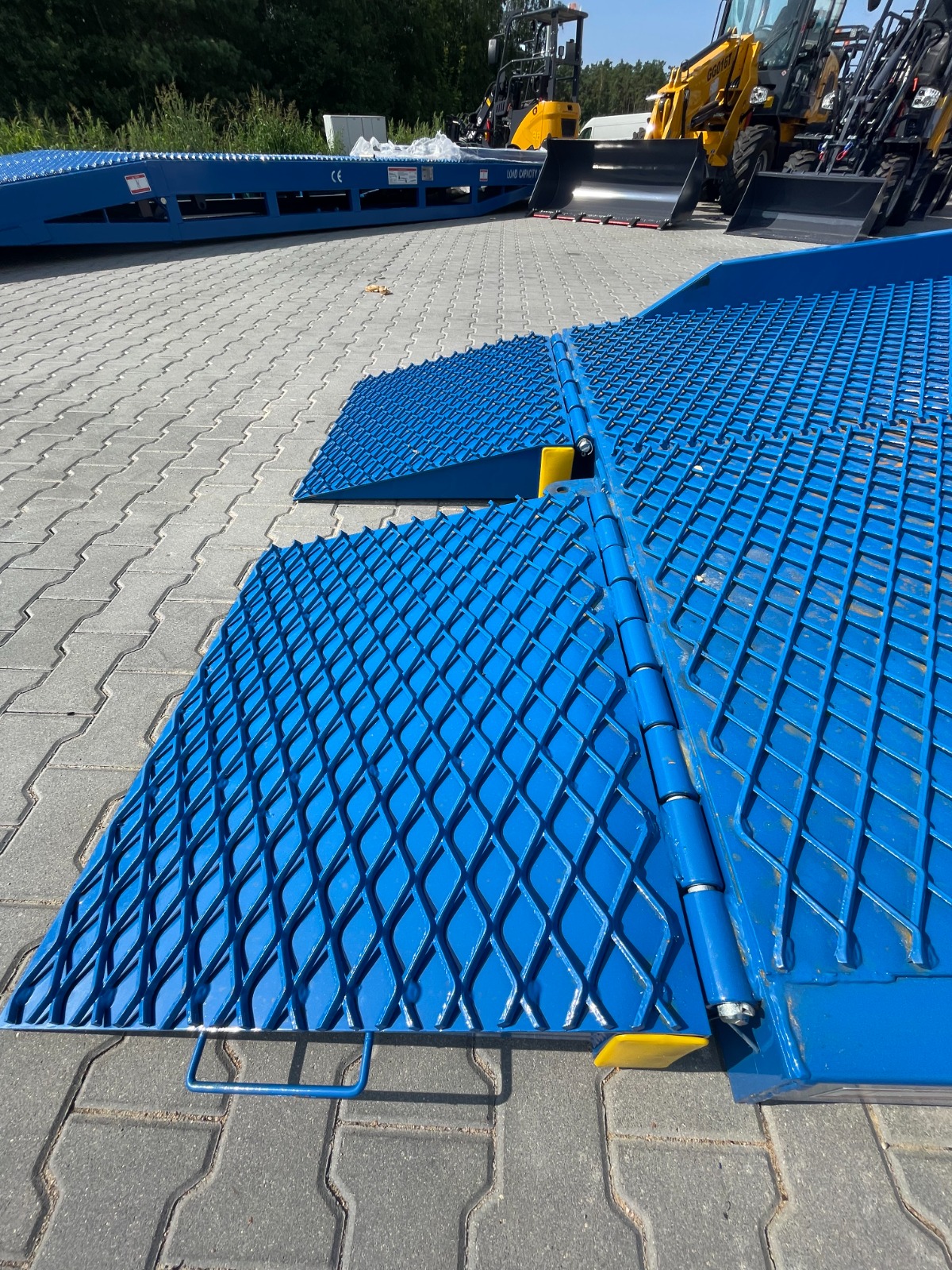

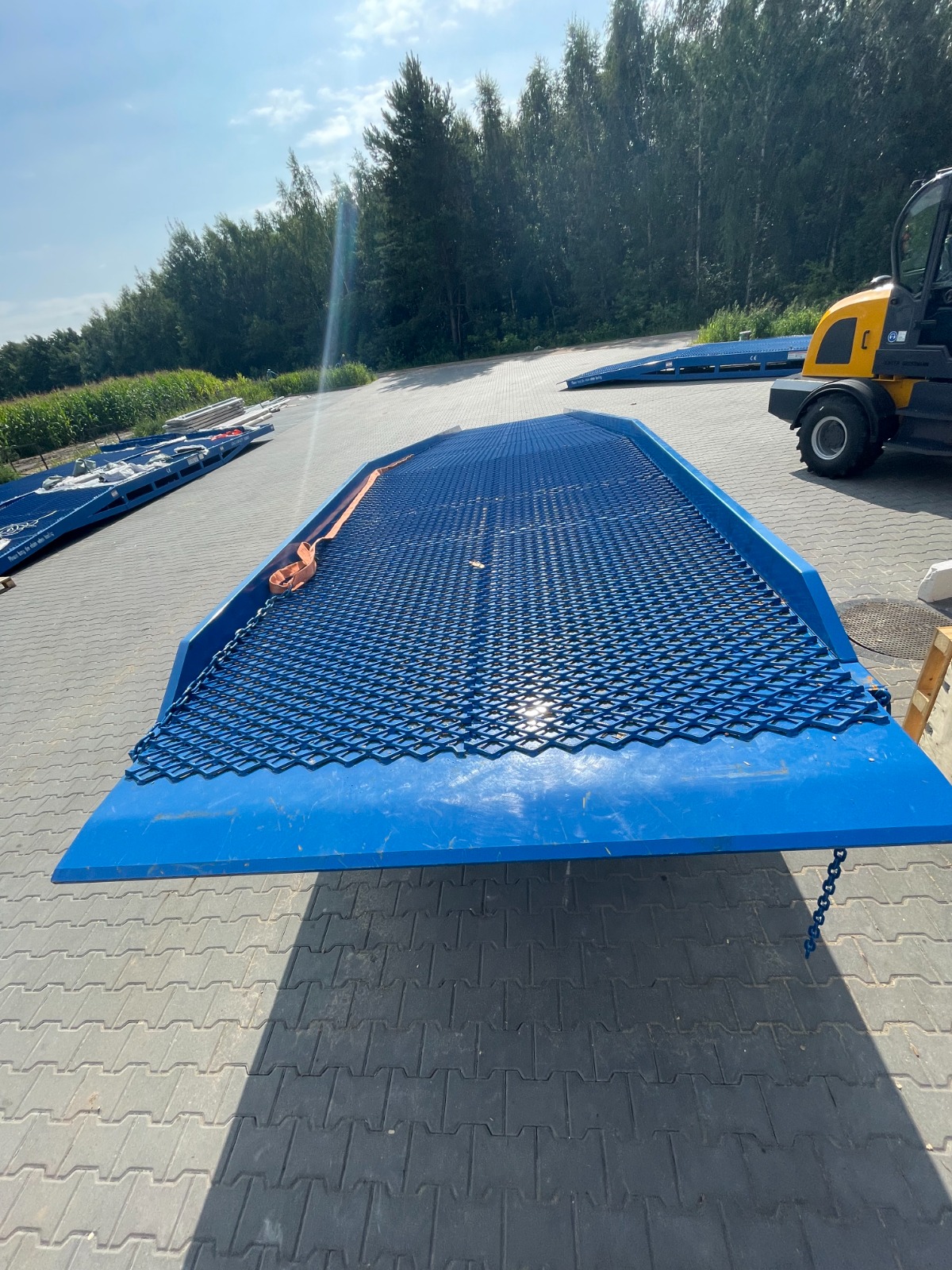

Der Plattformboden besteht aus 6 mm starkem Stahlblech, das mit einem 8 mm dicken Stahlgitter überzogen ist. Dies garantiert auch bei Regen oder Frost eine hervorragende Bodenhaftung für die Staplerreifen. Für zusätzliche Arbeitssicherheit sorgen 300 mm hohe Schutzgeländer, eine stabile Überfahrplatte aus 20 mm starkem Blech (2000×400 mm) sowie ein Befestigungssystem für Container mittels angeschweißter Haken und Stahlketten.
Zuverlässiges Hydrauliksystem und Verstellbarkeit

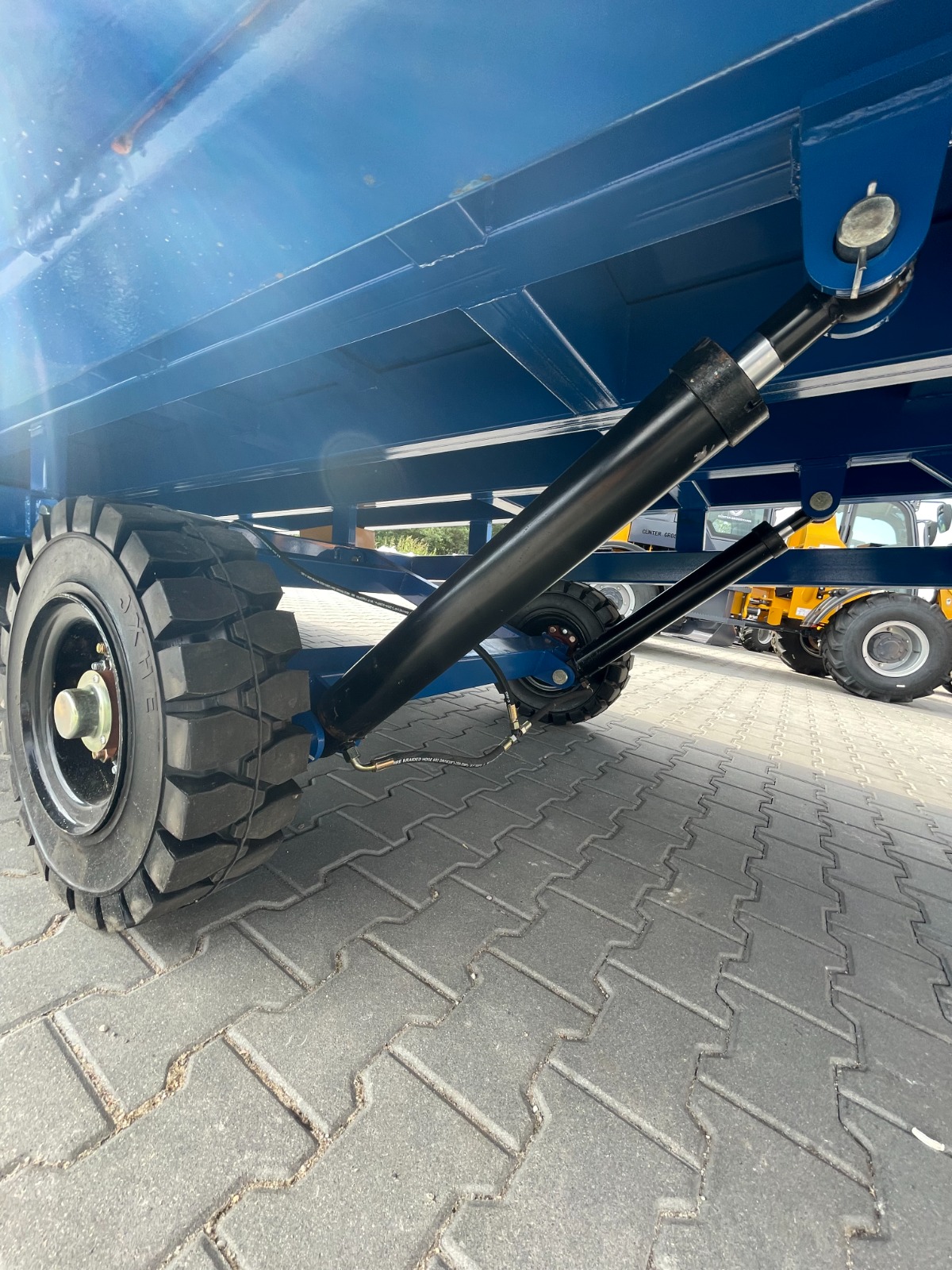

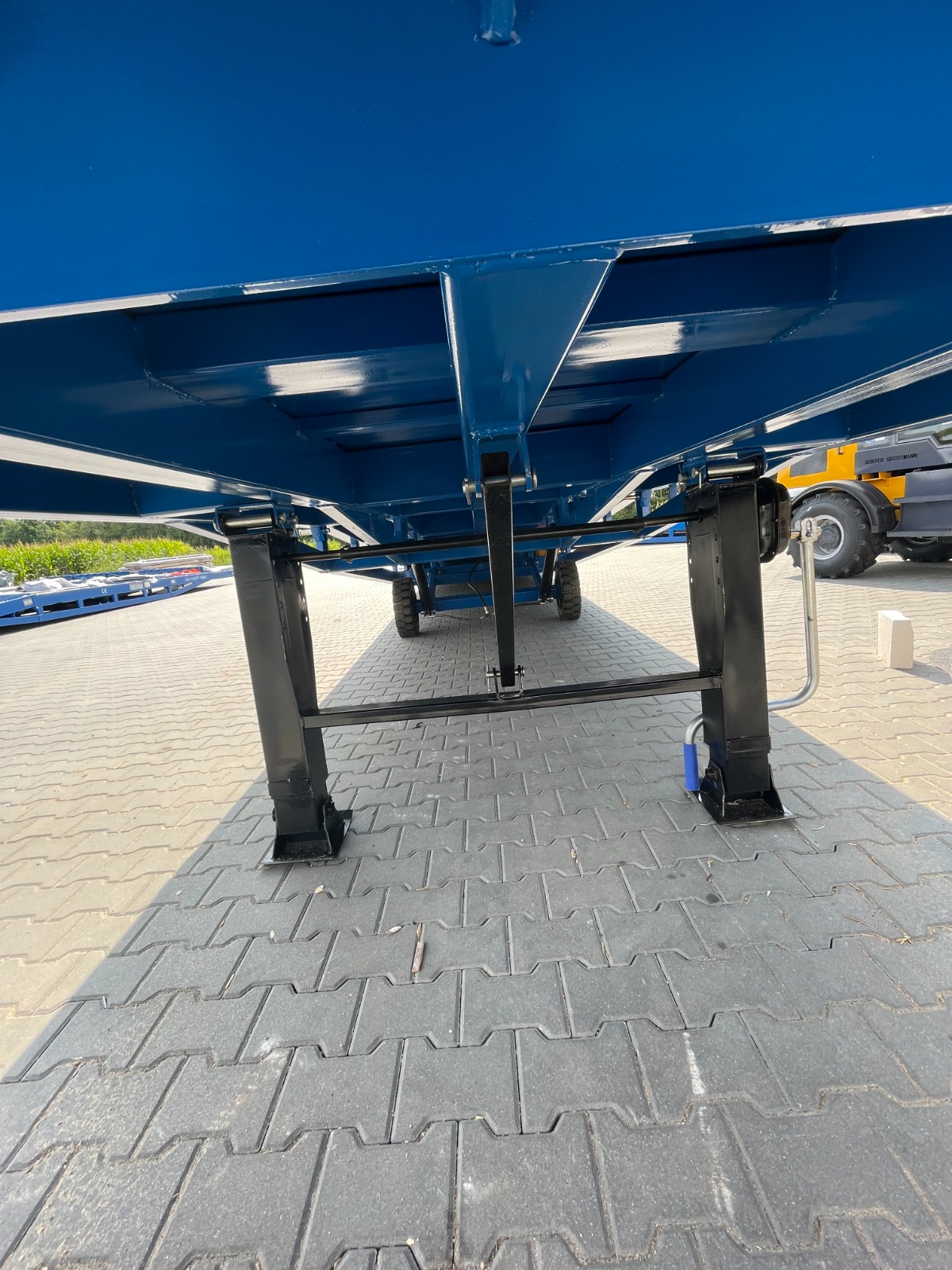

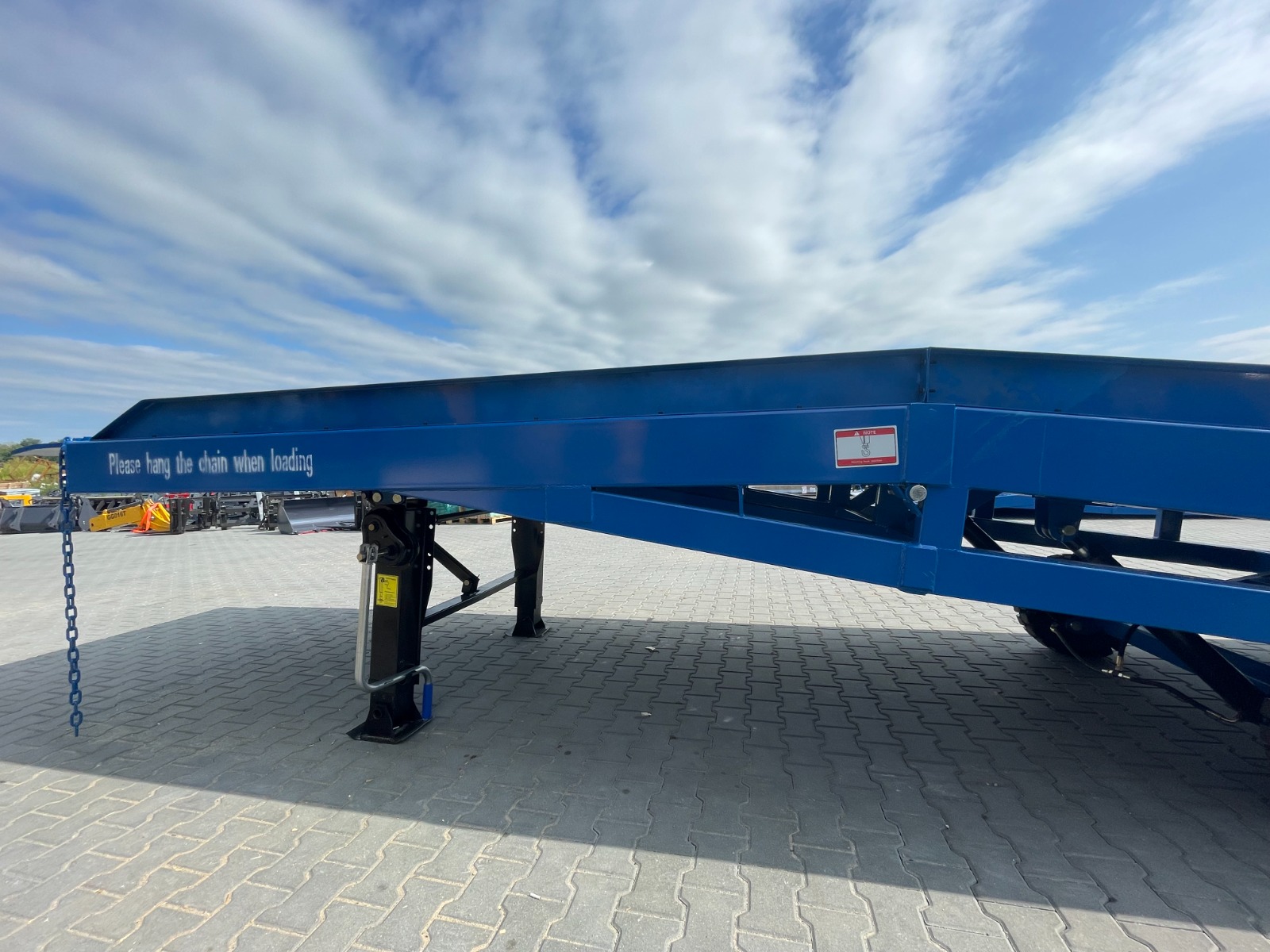

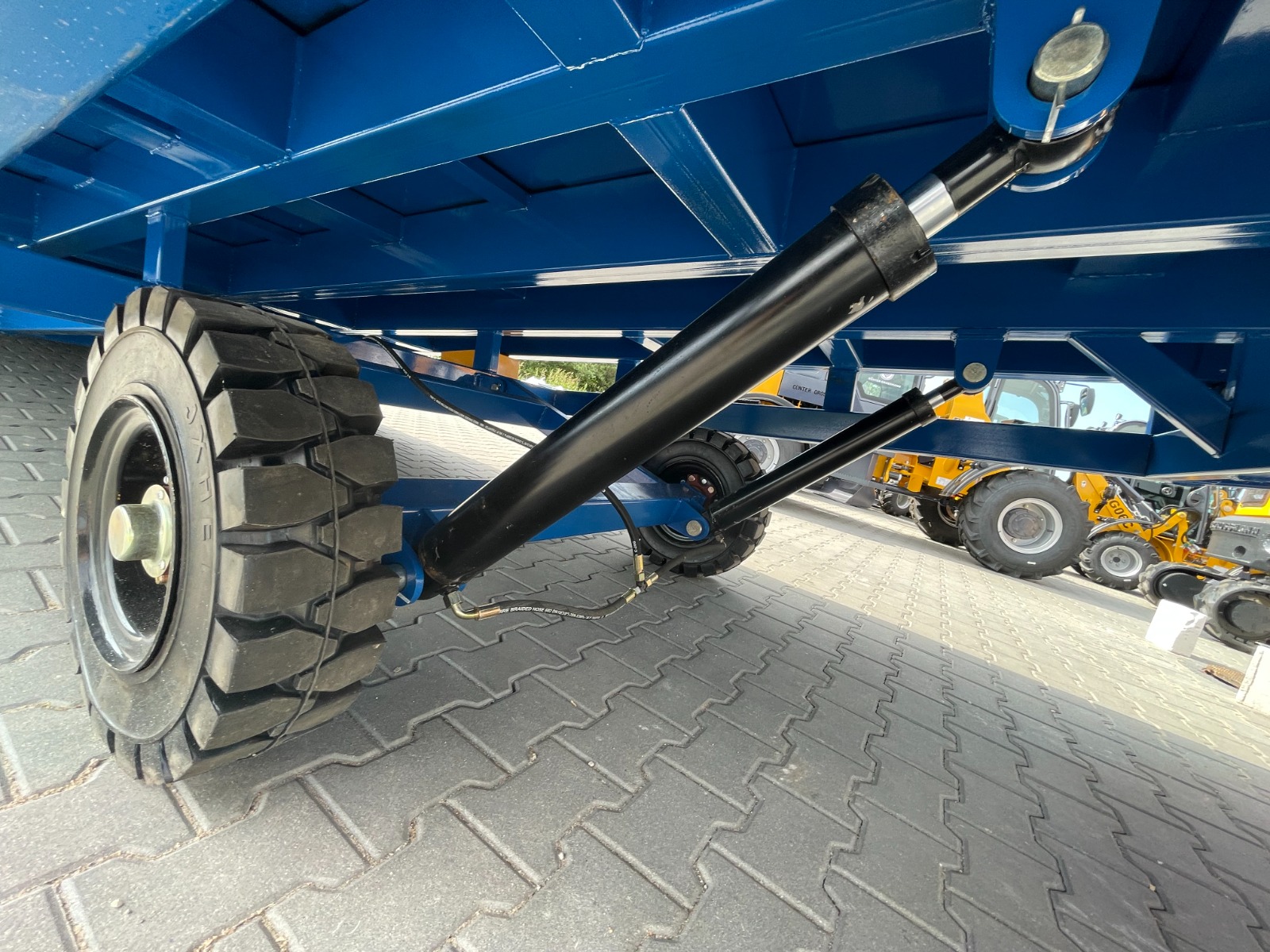

Die Rampe ist mit einer leistungsstarken manuellen Hydraulikpumpe und einem Zylinder Φ80×Φ45 samt Hochdruckschläuchen (32 MPa) ausgestattet. Dies ermöglicht eine stufenlose Höhenverstellung im Bereich von 1100 bis 1800 mm. Für Stabilität während des Ladevorgangs sorgen synchrone Stützbeine mit einem Hub von 400 mm, unterstützt durch zusätzliche Hilfsstützbeine.
Mobilität und durchdachte Abmessungen
Vollgummi-Reifen (700-9) und eine im Lieferumfang enthaltene Deichsel ermöglichen ein einfaches Rangieren der Rampe auf dem Betriebshof. Die Rampe bietet einen langen Steigungsbereich (7150 mm), einen komfortablen waagerechten Bereich (3000 mm) sowie eine Arbeitsbreite von 2000 mm, was einen optimalen Auffahrwinkel und bequemes Manövrieren gewährleistet.
Im Lieferumfang enthalten
Zum Lieferumfang gehören: Deichsel, Handpumpenhebel sowie 2 Unterlegkeile zur Sicherung des Fahrzeugs während des Umschags.
